Создаем блестящий щит

Изображения щита довольно часто используются в рекламе. Задача этого элемента заключается в формировании у покупателей и пользователей положительного впечатления о продукте. В этой статье мы расскажем, как в Photoshop создать такой художественный элемент.

Программное обеспечение: Photoshop CS6.

Шаг 1

Откройте в Adobe Photoshop новый файл (Файл> Создать) с параметрами, приведенными на рисунке ниже. Сохраните файл, под именем "Shield.psd". Во время работы не забывайте как можно чаще сохраняться (Файл> Сохранить или Ctrl + S):

Шаг 2

Выберите инструмент «Многоугольник». Перейдите в панель параметров в верхней части окна программы. Введите в поле «Стороны» значение 3. Затем разместите треугольник, как показано на рисунке ниже:

Соблюдение точных пропорций не очень важно. Сначала откройте палитру «Информация» (Окно> Информация). Затем нажмите на значок "плюс" рядом с координатами X, Y и выберите «Пиксели» в качестве единиц измерения. Теперь кликните по слою многоугольника в панели слоев и выберите инструмент «Перемещение» (V). После этого перейдите в Редактирование> Трансформирование контура> Масштабирование:

Теперь введите в панели параметров значения, приведенные на рисунке ниже:

Чтобы отцентровать треугольник выберите в палитре слоев многоугольник и фоновый слой. Нажмите в панели параметров кнопки «Выравнивание центров по горизонтали» и «Выравнивание центров по вертикали».

Наш треугольник является векторной фигурой, которая состоит из точек и линий. Преимущество работы с векторными фигурами заключается в том, что мы можем легко менять их форму, изменяя точки:

Шаг 3

Выберите инструмент «Угол» и наведите курсор на верхний левый угол треугольника. Указатель курсора приобрел вид белой стрелки, которая не соответствует иконке инструмента. Белая стрелка - это значок инструмента «Выделение узла». Курсор приобретает вид иконки инструмента «Угол» только, когда выделена узловая точка и на нее наведен курсор. С помощью инструмента «Выделение узла» обведите область верхнего левого угла треугольника:

Снова наведите курсор на выделенную узловую точку. Вы увидите, что указатель курсора принял вид значка «Угол» (перевернутая буква "V"). При выбранном инструменте «Угол» нажмите на эту узловую точку перетащите ее к верхнему правому углу треугольника.

В результате с разных сторон этой точки появятся два рычага. В Photoshop существует два вида узловых точек – «Угловые» и «Сглаженные узловые точки». Рычаги могут иметь только «Сглаженные узловые точки». «Угловые узловые точки» используются для создания фигур с прямыми сторонами, «Сглаженные узловые точки» - для создания изогнутых сторон.

Эти рычаги представляют собой направляющие линии. Каждый прямой участок стороны фигуры сменяется дугой. Эти искривления задаются рычагами. Перетягивая рычаг за опорную точку на его конце, мы можем изменять изогнутые линии. Но не забудьте после преобразования узловой точки снова активировать инструмент «Выделение узла» (A):

Сейчас при активном инструменте «Угол» нажмите и удерживайте клавишу Alt и перетащите опорную точку нижнего рычага в направлении правого верхнего угла:

Шаг 4

Далее мы снова используем инструмент «Угол», чтобы изменить аналогичным образом опорную точку правого верхнего угла. Сначала мы перетаскиваем ее по направлению к левому верхнему углу треугольника:

Затем, удерживая нажатой клавишу Alt, перетащите с помощью инструмента «Угол» опорную точку нижнего рычага, чтобы изменить направление кривой стороны треугольника, как показано на рисунке:

Шаг 5

Используйте тот же принцип, чтобы преобразовать узловую точку нижнего угла:

Теперь поверните рычаги узловой точки нижнего угла, как показано на рисунке ниже:

Далее мы будем использовать инструмент «Выделение узла», чтобы продолжить изменение формы сторон нашего щита. Выберите инструмент «Выделение узла», затем перетяните рычаги всех узловых точек, как показано на рисунке ниже:

Вот какой должна быть окончательная форма щита:

Шаг 6

Переименуйте слой фигуры многоугольника в “shield outer” - для этого в палитре слоев дважды кликните по слою с названием “polygon 1”. Кликните правой кнопкой мыши по этому слою и выберите пункт «Растировать слой», так как мы уже получили нужную форму и не будем больше ее редактировать. Растеризация преобразует слой фигуры в обычный слой:

Шаг 7

Мы используем стили слоя, чтобы преобразовать плоскую фигуру в блестящий, гладкий на вид щит. Дважды кликните по слою “shield outer”, чтобы открыть окно «Стили слоя». Выберите стиль «Тиснение» в левой части открывшегося окна. Введите для параметров значения, приведенные на рисунке ниже:

Нажмите на стрелку рядом с полем «Контур глянца», чтобы открыть палитру выбора контура. Выберите тип контура «Кольцо»:

Затем выберите в правой части окна «Контур» (подпункт стиля «Тиснение»). Задайте форму скоса как показано на рисунке:

Шаг 8

Задайте для параметров «Внутреннего свечения» значения, приведенные на рисунке ниже. Затем в палитре выбора контура для «Внутреннего свечения» выберите «Кольцо»:

Шаг 9

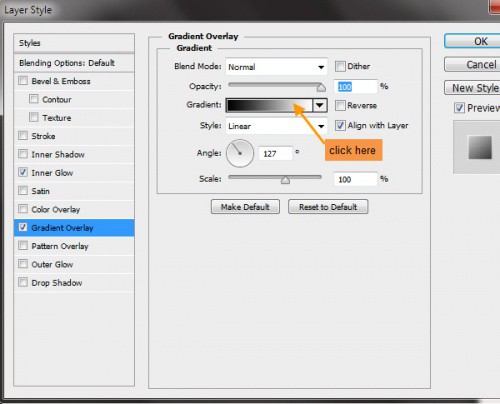

Переходим к стилю «Наложение градиента». Задайте для параметров значения, приведенные на рисунке ниже:

Затем нажмите на поле «Градиент», чтобы открыть «Редактор градиента». В «Редакторе градиента» нажмите в любом месте панели, чтобы создать новый цвет градиента, известный как "Переход градиент". Выберите «Переход градиента», нажав на соответствующую иконку. После этого станет активно поле «Цвет», и вы сможете задать в нем нужное вам значение RGB.

Чтобы удалить переход градиента, нажмите на него в панели градиента и перетащите его вниз, как будто вы сбрасываете его:

Введите для «Цвета» и «Позиция» значения, приведенные на рисунке ниже:

Так будет выглядеть наш документ, после того, как вы зададите описанные выше параметры:

Шаг 10

Нажмите клавишу D, чтобы изменить раскладку цветов по умолчанию. Затем, удерживая нажатой клавишу Ctrl, нажмите на миниатюру слоя “shield outer”, чтобы выделить его. Перейдите в Выделение> Модификация> Сжать. Для «Сжатия» задайте значение 15 пикселей:

Шаг 11

При еще активном выделении создайте новый слой поверх слоя “shield outer”. Для этого нажмите на кнопку «Создать новый слой» в нижней части палитры слоев. Залейте выделение черным цветом (Alt + Backspace):

Снимите выделение - Выделение> Отменить выделение (Ctrl + D). Переименуйте созданный слой в “shield base mid”:

Шаг 12

Дважды кликните по слою “shield base mid”, чтобы открыть окно «Стили слоя». Введите для стиля «Внутреннее свечение» значения, приведенные на рисунке ниже:

Выберите для типа контура значение «По Гауссу»:

Шаг 13

Переходим к стилю «Наложению градиента». Сначала введите для параметров значения, приведенные на рисунке ниже. Затем нажмите на поле градиента, чтобы открыть «Редактор градиента»:

Значения параметров «Редактора градиента»:

Шаг 14

Далее задайте настройки для стиля «Внешнее свечение». Выберите для контура значение «По Гауссу»:

Слой “shield base mid” должен выглядеть следующим образом:

Шаг 15

Удерживая клавишу CTRL, кликните по миниатюре слоя “shield base mid”, чтобы выделить его. Затем создайте поверх этого слоя новый слой “shield inner”. Перейдите в Выделение> Модификация> Сжать и введите для «Сжатия» значение 15 пикселей. После этого залейте выделение черным цветом:

Шаг 16

Дважды кликните на слою “shield inner”, чтобы открыть окно «Стили слоя». На рисунке ниже приводятся настройки для стиля «Тиснение»:

Настройки для «Контура»:

Шаг 17

Настройки для стиля «Наложение градиента»:

Настройки для «Редактора градиента»:

Шаг 18

Настройки для стиля «Внешнее свечение»:

На данный момент внутренний слой щита должен выглядеть следующим образом:

Шаг 19

Удерживая CTRL, кликните по миниатюре слоя “shield inner”, чтобы выделить его. Затем создайте поверх него новый слой с именем “shield core”. Перейдите в Выделение> Модификация> Сжать и введите для «Сжатия» значение 6 пикселей. Затем залейте выделение цветом RGB (0, 114, 188):

Шаг 20

Дважды кликните по слою “shield core”, чтобы открыть окно «Стили слоя». На рисунке ниже приведены значения параметров для стиля «Внутреннее свечение»:

Значения параметров для стиля «Глянец»:

Значения параметров для стиля «Наложение градиента»:

Значения параметров для «Редактора градиента»:

Завершенный стиль слоя середины щита:

Шаг 21

Синяя поверхность середины щита должна быть глянцевой (зеркальной). Мы приступаем к созданию световых бликов на этой поверхности. Для имен всех слоев бликов мы используем аббревиатуру “refl”. Выделите слой “shield core” (CTRL+клик по миниатюре слоя). Затем создайте поверх него новый слой с именем “refl left mid”. Залейте выделение белым цветом (RGB 255, 255, 255):

Шаг 22

При активном слое “refl left mid" снимите выделение, нажав CTRL + D. Выберите в панели инструмент «Овальная область». Создайте такое выделение, которое показано на рисунке ниже:

Шаг 23

Далее нужно выбрать всю остальную часть белого пространства слева от нашего выделения, чтобы оно было представлено одной областью. При создании выделения, нажав клавишу SHIFT, вы присоедините новую область к уже существующему выделению. Выберите в палитре инструмент «Лассо». Нажмите клавишу SHIFT, и вы заметите, что ниже иконки инструмента «Лассо» появился значок "+". Это означает, что вы будете добавлять область в режиме выделения:

Шаг 24

Удалите правую часть белой области за пределами выделения. Для этого перейдите в Выделение> Инвертировать:

Нажмите клавишу DELETE, чтобы удалить правую белую часть слоя:

Шаг 25

Снимите выделение, нажав CTRL + D. После этого перейдите в Фильтр> Размытие> Размытие по Гауссу и задайте для «Радиуса» значение 2 пикселя:

Шаг 26

При активном слое “refl left mid” добавьте для него маску слоя, нажав на кнопку «Добавить слой-маску» в нижней части палитры слоев:

Миниатюра маски слоя белого цвета означает, что в данный момент слой виден полностью. Черного - что слой полностью скрыт. Теперь нам нужно смешать левую белую область глянцевой поверхности с синей поверхностью под ней. Выберите мягкую кисть черного цвета и измените для нее непрозрачность на 50% (в верхней части окна программы). Кликните по миниатюре маски слоя, чтобы выбрать ее.

Затем начните зарисовывать от левого края белую область маски черным цветом, чтобы скрыть эту область слоя. Аналогично вы можете зарисовать скрытые части белым цветом, чтобы сделать их снова видимыми. Поэкспериментируйте с маской, пока вы не получите удовлетворительный результат:

Шаг 27

После этого выберите инструмент «Перемещение» (V). Задайте для верхнего слоя «Непрозрачность» 24%. На рисунке ниже приведен окончательный вид слоя “refl left mid”:

Шаг 28

Создайте поверх этого слоя новый слой - “refl top”. Он должен иметь примерно ту же форму и размещаться там же, как это показано на рисунке ниже:

Перейдите в Фильтр> Размытие> Размытие по Гауссу, задайте для «Радиуса» значение 3 пикселя:

Затем добавьте к слою “refl top” маску слоя и мягкой черной кистью с непрозрачностью 50%, зарисуйте нижнюю часть маски, как показано на рисунке ниже:

Шаг 29

Удерживая клавишу CTRL, кликните по слою “shield core”, чтобы выделить его. Создайте новый слой блестящей поверхности выше слоя “refl top” и назовите его “refl lower”. Залейте выделение белым цветом. Затем удалите правую половину фигуры:

Удерживая клавишу CTRL, кликните по слою “refl lower”, чтобы выделить его. Выберите любой из инструментов для выделения, например, «Лассо». Затем кликните правой кнопкой мыши внутри выделения и выберите пункт «Трансформировать выделение»:

Снова кликните правой кнопкой мыши внутри рамки ограничивающей область трансформации выделения и выберите пункт «Искажение». Затем перетащите рычаги узловых точек, чтобы изменить выделение, как показано на рисунке ниже:

Нажмите клавишу ENTER, чтобы применить изменения. Вы также можете установить соответствующий флажок в панели параметров. Затем нажмите кнопку DELETE , чтобы удалить выделенную область:

Примените для полученной белой фигуры «Размытие по Гауссу», «Радиус» - 1 пиксель. Уменьшите «Непрозрачность» слоя до 50:

Шаг 30

Используя ту же технику, создайте два новых слоя поверх слоя “refl lower”. Назовите их “refl left side” и “refl right side”:

Задайте для них «Размытие по Гауссу», «Радиус» - 1 пиксель и уменьшите непрозрачность обоих слоев до 50%. На этом мы завершаем работу над слоями бликов:

Шаг 31

Создайте поверх слоя “refl right side” новый слой с именем “ribbon front”. Выберите инструмент «Прямоугольная область» и создайте прямоугольную фигуру, как показано на рисунке ниже. Залейте слой «Серым» 50%:

Перейдите в Редактирование> Трансформирование> Деформация:

В панели параметров в верхней части окна программы выберите тип деформации – «Аркой»:

Перетащите верхнюю опорную точку рамки, ограничивающей арку, что изменить ее ориентацию. Нажмите клавишу ENTER, чтобы применить трансформацию:

Шаг 32

Дважды кликните по слою “ribbon front”, чтобы открыть окно «Стили слоя». Сначала применим стиль «Обводка»:

Шаг 33

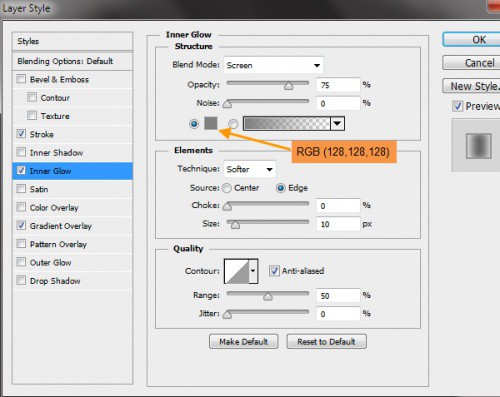

После этого задаем параметры для стиля «Внутреннее свечение». Нажмите на поле «Контур» и установите значение «Линейный контур»:

Шаг 34

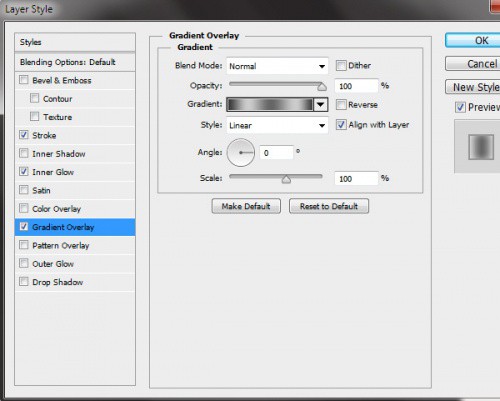

Следующий стиль «Наложение градиента»:

Далее – «Редактор градиента»:

Окончательный вид слоя ленты:

Шаг 35

Продублируйте слой “ribbon front”, кликнув по нему правой кнопкой мыши и выбрав пункт меню «Создать дубликат слоя». Убедитесь, что у вас все еще активен инструмент «Перемещение» (V), и перетащите текущий слой копии ниже слоя “ribbon front”. Затем нажмите SHIFT + клавиша со стрелкой вверх несколько раз, чтобы переместить копию немного выше ленты:

Шаг 36

Выберите инструмент «Прямоугольная область» и создайте выделение, как показано на рисунке ниже:

Шаг 37

Перейдите в Слой> Новый>Вырезать на новый слой. С помощью этой команды вы вырежете выделенную часть и вставите ее на новый слой. Затем переместите эти два слоя, как показано на рисунке ниже:

Шаг 38

Снова используйте инструмент «Прямоугольная область», чтобы выделить и удалить части слоев с обеих сторон, как показано на рисунке ниже. Затем переименуйте эти два слоя в “ribbon left end” и “riboon right end”:

Шаг 39

Дважды кликните по слою “ribbon left end” и откройте окно «Стили слоя». На рисунке ниже приводятся настройки для стиля «Наложение градиента»:

«Редактор градиента»:

Шаг 40

Дважды кликните по слою “riboon right end” и откройте окно «Стили слоя». В стиле «Наложение градиента» измените только значение угла - 0. Таким образом, переход градиента будет развернут в правую сторону:

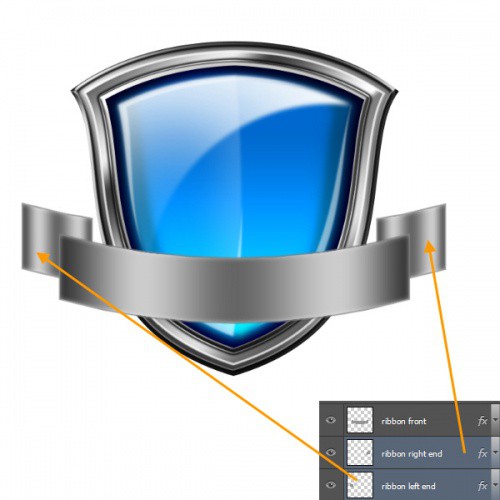

На рисунке ниже приведен окончательный вид слоев левого и правого концов ленты:

Шаг 41

Далее мы создадим соединительные части для левого и правого концов ленты. Поверх “ribbon right end” создайте два новых слоя и назовите их “ribbon left fold” и “ribbon left fold”. Используйте инструмент «Прямоугольная область», чтобы создать прямоугольные фигуры. Затем используйте Редактирование> Трансформирование> Искажение, чтобы соединить с помощью этих фигур центральную, левую и правую части ленты, как показано на рисунке ниже:

Теперь мы зададим стили слоя для этих фигур. Но нам не нужно создавать эти стили с нуля. В Photoshop можно скопировать и вставить стили слоя. Кликните правой кнопкой мыши по иконке стилей слоя “ribbon left end” и выберите из появившегося меню пункт «Копировать стили слоя».

Затем кликните правой кнопкой мыши в любом месте стиля “ribbon left fold” и выберите из контекстного меню пункт «Вставить стили слоя». Выполните те же действия для слоя “ribbon right fold”, но только на этот раз скопируйте для него стили слоя “ribbon right end”:

Шаг 42

Немного изменим стили этих двух слоев. Сначала слоя “ribbon left fold”. Для него мы изменим только параметры «Наложения градиента». На рисунке ниже приведены настройки для этого раздела:

Шаг 43

Далее изменим параметры «Наложения градиента» для слоя “ribbon right fold”:

Вот как должны выглядеть левая и правая соединительные складки:

Шаг 44

Выберите в палитре инструментов «Прямолинейное лассо». В слое “ribbon left end” создайте треугольное выделение, как показано на рисунке ниже:

Шаг 45

Нажмите клавишу DELETE, чтобы удалить выделенную область. Аналогично создайте треугольное выделение в слое “ribbon right end”, а затем удалите его. На рисунке ниже приводится окончательный вид всех слоев на данный момент:

Шаг 46

С помощью инструмента «Текст» введите на центральной части ленты надпись "Premium Quality". Я использовал шрифт Times New Roman, размер шрифта 48 пикселей. Затем перейдите в Редактирование> Трансформирование> Деформация, тип деформации - «Арка». Трансформируйте текст таким образом, чтобы он соответствовал передней центральной части ленты:

Шаг 47

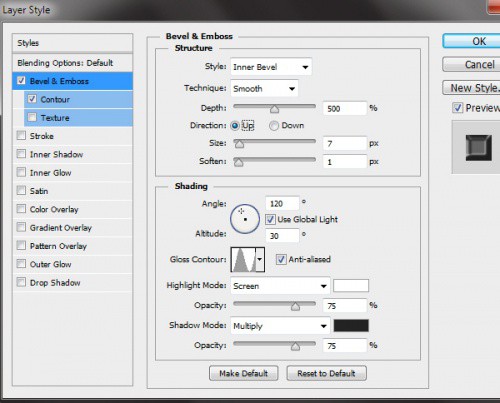

Дважды кликните по слою текста, чтобы открыть окно «Стили слоя». В стиле «Тиснение» используйте «Линейный контур»:

На рисунке ниже приводятся настройки для подраздела «Контур» стиля «Тиснение». Используйте «Линейный контур»:

Шаг 48

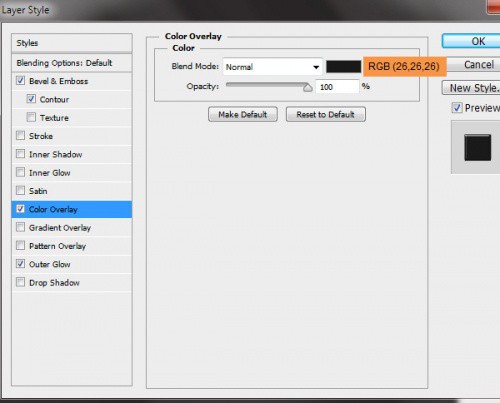

Далее стиль «Наложение цвета»:

Шаг 49

Настройки для стиля «Внешнее свечение». Используйте «Линейный контур»:

Шаг 50

Измените непрозрачность слоя “refl top” на 50%:

Шаг 51

Создайте поверх текущего слоя новый текстовый слой и введите надпись "PSD". Шрифт Times New Roman, размер -122 пикселя, цвет - черный. Дважды кликните по слою "PSD", чтобы открыть окно «Стили слоя». Сначала задайте параметры для стиля «Тиснение»:

Далее – стиль «Наложение цвета»:

Стиль «Внешнее свечение»:

Стиль «Тень»:

Окончательный вид слоя "PSD":

Шаг 52

Выберите инструмент «Произвольная фигура». Затем в панели параметров кликните по миниатюре рядом с надписью «Фигура», чтобы открыть «Палитру выбора фигуры». В открывшейся панели нажмите на иконку «Выбора параметров» (шестеренка) в правом верхнем углу. Выберите из выпавшего списка пункт «Объект». Затем вернитесь обратно к «Палитре выбора фигуры» и выберите «Пятиконечную звезду»:

Шаг 53

Перетащите звезду выше слоя текста "PSD". Мы создали слой фигуры звезда. Давайте скопируем и вставим для него стили слоя "PSD". После вставки стилей слоя дважды кликните мышью по этому слою, чтобы открыть окно «Стили слоя». Для «Тиснения» задайте размер 12 пикселей:

Шаг 54

Настройки стиля «Тень»:

Переименуйте этот слой в “star mid”. Окончательный вид всех слоев на текущий момент:

Шаг 55

Продублируйте слой “star mid” два раза и назовите копии “star left” и “star right”. Сожмите их с помощью команды Редактирование> Трансформирование контура> Масштабирование. Затем скопируйте и вставьте в эти слои стили слоя “star mid”:

Шаг 56

Удерживая клавишу CTRL, кликните по слою “ribbon front”, чтобы выделить его. Затем создайте два слоя с именами “ribbon front left refl” и “ribbon front right refl” поверх слоя текста “PREMIUM QUALITY”.

Применив ту же технику, что мы использовали ранее, вычтите с помощью инструмента «Овальная область» нужные участки выделения, как показано на рисунке. Затем залейте выделение белым цветом:

Уменьшите «Непрозрачность» обоих слоев до 20%:

Шаг 57

Удерживая клавишу CTRL, кликните по слою “shield outer”, чтобы выделить его. Создайте под ним новый слой с именем “shield shadow”, и залейте выделение черным цветом. Затем с помощью команды Редактирование> Трансформирование контура> Масштабирование сожмите черную фигуру книзу:

Шаг 58

Примените трансформацию. Затем перейдите в Фильтр> Размытие> Размытие по Гауссу, «Радиус» 10 пикселей. Уменьшите непрозрачность слоя до 70%:

Шаг 59

Ниже слоя “shield shadow spot” создайте новый слой с именем “shield outer”. Возьмите мягкую кисть с непрозрачностью 50% и добавьте более темную тень сразу под щитом, где он соприкасается с поверхностью:

Шаг 60

Далее мы создадим тень от ленты. Удерживая клавишу CTRL, кликните по слою “ribbon front”, чтобы выделить его. Теперь нам нужно добавить к нему выделение из слоев “ribbon left fold”, “ribbon right fold”, “ribbon right end” и “ribbon left end”. То есть мы создаем объединенное выделение из пяти слоев.

При выделенном слое “ribbon front” нажмите и удерживайте клавиши CTRL и SHIFT, а затем один за другим кликните по слоям “ribbon left fold”, “ribbon right fold”, “ribbon right end” и “ribbon left end” :

Шаг 61

При выделенных пяти слоях создайте поверх слоя “shield shadow spot” новый слой с именем “ribbon shadow”. Затем залейте выделение черным цветом. Переместите тень от ленты ниже самой ленты, где щит соприкасается с поверхностью:

Шаг 62

Сожмите тень от ленты с помощью команды Редактирование> Трансформирование> Масштабирование:

Шаг 63

Затем примените Фильтр> Размытие> Размытие по Гауссу, «Радиус» - 4 пикселя:

Шаг 64

Уменьшите непрозрачность слоя “ribbon shadow” до 30%. Теперь нам нужно немного скорректировать темные пятна в местах, где тень от щита пересекается с тенью от ленты. На перекрывающихся участках будут возникать темные пятна:

Шаг 65

Добавьте к активному слою маску и зарисуйте с помощью мягкой черной кисти участки по краям ленты, чтобы немного осветлить тень в этих областях. Сделайте то же самое в местах, где тени от щита и от ленты пересекаются. Не пытайтесь полностью удалить эти пятна, потому что щит и лента - это два разных объекта, и в местах пересечения их теней должен присутствовать более темный тон. Просто немного осветлите эти участки:

Шаг 67

Создайте новый слой поверх слоя “shield base mid” и назовите его “shield base mid shadow left”. Удерживая клавишу CTRL, кликните по слою “shield base mid”, чтобы выделить его. Затем нажмите клавиши CTRL и ALT и выберите слой “shield inner” , чтобы вычесть эту область из выделения слоя “shield base mid”.

При текущем активном выделении перейдите в Выделение> Модификация> Сжать и сожмите выделение на 3 пикселя. Затем залейте выделение черным цветом:

Шаг 68

Продублируйте два раза слой “shield base mid shadow left” и переименуйте слои копий в “shield base mid shadow top” и “shield base mid shadow right”:

Шаг 69

Выберите инструмент «Прямолинейное лассо» и создайте выделение, как показано на рисунке ниже. Затем нажмите клавишу DELETE, чтобы удалить эту область. С помощью этой техники мы создадим три разных участка тени:

Шаг 70

Таким же образом обрежьте два других слоя. На рисунке ниже показан слой “shield base mid shadow top”:

Затем скорректируйте слой “shield base mid shadow right”:

Шаг 71

Добавьте маски слоя для каждого из трех слоев. Затем с помощью мягкой черной кисти с непрозрачностью 50% зарисуйте края масок, чтобы сделать их светлее. Благодаря этому тени станут темнее с одной стороны. На рисунке ниже я скрыл все другие слои, кроме трех только что созданных нами, чтобы продемонстрировать маски для них:

Уменьшите непрозрачность этих трех слоев до 70%. Ниже приводится вид всех слоев на текущий момент:

Шаг 72

Создайте поверх фонового слоя новый слой с именем “bg grd”. Затем дважды кликните по нему, чтобы открыть окно «Стили слоя». Сначала задайте значения, приведенные на рисунке, для стиля «Внутренняя тень»:

Шаг 73

Стиль «Внутреннее свечение»:

Шаг 74

Стиль «Наложение градиента»:

Шаг 75

«Редактор градиента» стиля «Наложение градиента»:

Заключение

Поздравляю, мы закончили работу над щитом.
