Как использовать 3D эффекты в Photoshop. Полное руководство.

Содержание

Как использовать 3D в PHOTOSHOP

Из данного руководства вы узнаете, как использовать 3D-инструменты в Photoshop. Для получения правильного результата необходимо следовать указанной последовательности операций.

Это изображение, которое я полностью создал в Photoshop. Ручки и линейка были смоделированы с использованием базовых форм и контуров.

И еще несколько примеров 3D-эффектов, созданных в Photoshop.

3D-конвейер

Для успешного создания 3D изображения необходимо выполнять все этапы последовательно:

  • Моделирование: создайте или импортируйте 3D модель.
  • Текстурирование: на этом этапе добавляется цвет, текстура и свойства поверхности: прозрачность, отражающая способность и т.д.
  • Освещение: добавление реалистичного освещения может создать или испортить 3D-сцену.
  • Анимация (необязательный шаг): на этом этапе вы перемещаете сцену, объекты или части объектов. Это тоже можно сделать в Photoshop. Очевидно, что не каждых 3D-проект будет нуждаться в анимации.
  • Рендеринг:  компьютер создает окончательные высококачественные кадры, добавляет отражение и т.д. Этот процесс занимает много времени.

3D в PHOTOSHOP

Описанный далее пошаговый процесс применим к версии Photoshop СС и CS6 Photoshop Extended.

Шаг 1. 3D-сетка

Создаем новый документ. Выбираем соотношение 16 ×9  в разрешении 1920 × 1080 (HD)/ Мы будем использовать сетку, которая уже есть в Photoshop. Переходим в раздел меню 3D>Новая сетки > Винная бутылка.

Вы увидите приглашение для переключения в рабочее пространство 3D, примите его. Перед вами появится 3D-панель, панель свойств и область просмотра.

Так выглядит рабочее пространство для создания 3D-модели.

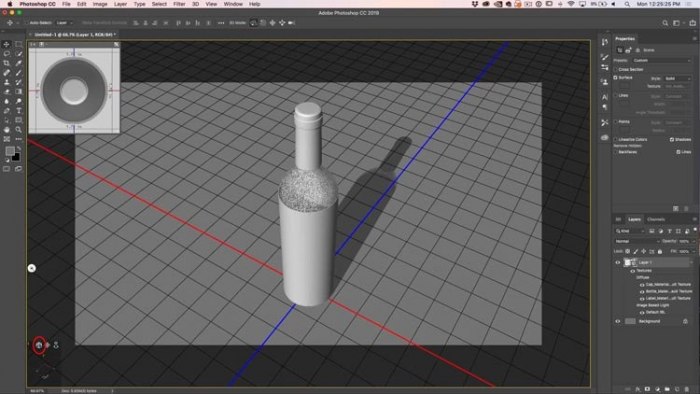

В левом нижнем углу вы увидите несколько инструментов. Их можно использовать для перемещения в 3D-пространстве. Выберите инструмент поворота и прокрутите сцену.

Вы можете приближать или отдалять сцену, используя специальный инструмент увеличения.

В верхнем левом углу находится область просмотра, которая в Photoshop называется второстепенным видом. Просмотр > Показать > Второстепенный 3D-вид. Она позволяет осматривать модель под разными углами. Чтобы получить точное расположение чего-либо, необходимо посмотреть на объект сверху и на вид сбоку. Выберите соответствующий вид (камеру) из списка.

Кликните по стрелке, чтобы переключиться на правильный вид. Так меняются виды. Они называются камерами.

Теперь взглянем на наш объект или модель. На панели 3D можно выбирать разные инструменты для модификаций. Если мы выбираем модель, то все инструменты будут работать только с моделью, а не со всей сценой.

Мы выбрали бутылку вина.

Выбираем инструмент перемещения и получаем доступ к 3D-инструментам наверху. Инструмент «Вращать» перемещает 3D-модель по кругу.

Инструмент «Перетащить» позволяет менять положение модели в 3D пространстве.

Инструмент «Масштабирование» используется для изменения размера объекта.

В 3D применяется три оси координат:

  • Ось Y: верх и низ.
  • Ось X: из стороны в сторону.
  • Ось Z: (глубина) ближе или дальше от нас.

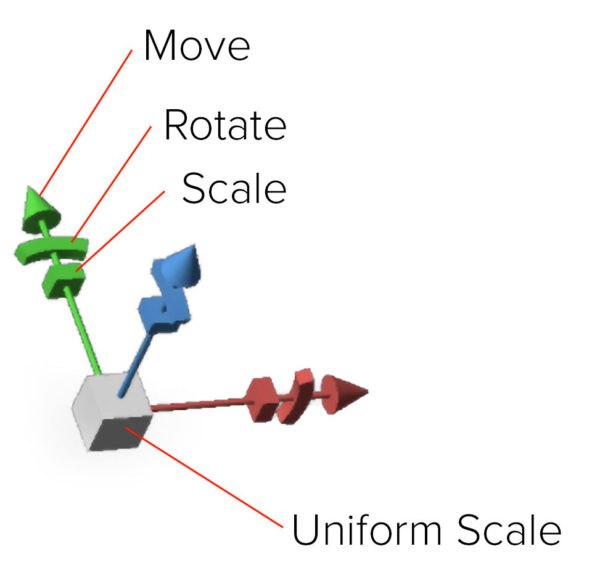

В Photoshop есть инструмент, который используется для трансформации по одной оси.

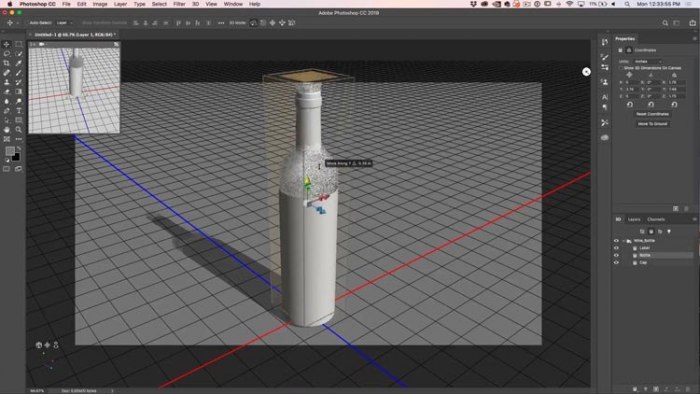

На снимке он применяется для трансформации бутылки.

Чтобы восстановить координаты по умолчанию, кликните по закругленной стрелке внизу панели «Свойства».

Вы можете выбрать разные части модели и изменять их по отдельности.

Шаг 2: Текстуры

Теперь мы рассмотрим текстуры, которые также иногда называются «Материалы».  Для их просмотра переходим на вкладку «Материалы» в панели 3D. Панель «Свойства» отображает все свойства материалов выбранного объекта:

  • «Рассеивание»: плоский цвет или рисунок.
  • «Цвет блика»: выделяет точки для придания блеска.
  • «Свечение»: придает сияние.
  • «Освещение»: добавляет оттенок.
  • «Блеск»: придает объекту блеск или плоский цвет.
  • «Отражение»: отражает объекты как зеркало.
  • «Плавность»: делает поверхности гладкими или шероховатыми.
  • «Рельеф»: тиснение.
  • «Непрозрачность».
  • «Преломление»: искажает прозрачность как объектив.

Свойства материала бутылки.

Вы также можете выбрать готовый материал. В Photoshop доступно несколько материалов, которые имитируют стекло, метал, дерево и т.д. Чтобы применить эти шаблоны, выберите материал в панели 3D, а затем заготовку.

Здесь используется шаблон «Пробковое дерево». Активировав параметр «Рассеивание», можно установить цвет материала.

Вы также можете использовать изображение в качестве текстуры. Кликните по иконке папки и выберите пункт «Редактировать текстуру».

После этого откроется новый документ Photoshop.

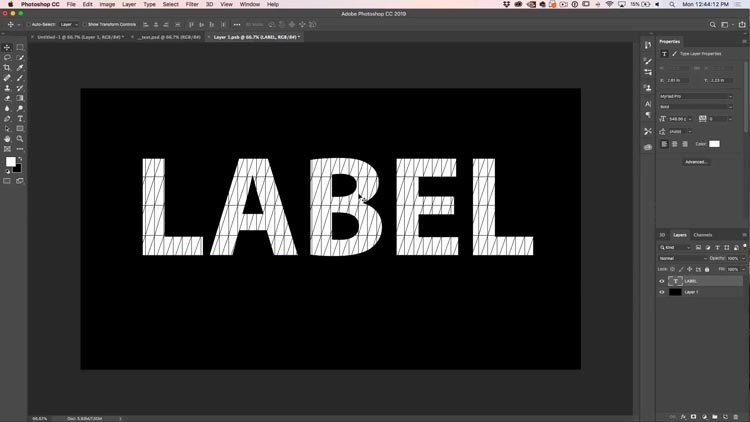

Давайте создадим черную этикетку с белыми буквами, назовем ее «Этикетка». Сохраняем документ и закрываем окно.

Обратите внимание, что материал ярлыка теперь обновлен в соответствии с внесенными изменениями.

Вы можете изменить размер и расположение этикетки, нажав иконку папки рядом с параметром «Рассеивание» на панели свойств. Выберите пункт «Редактировать UX-свойства». Вы увидите шесть ползунков, которые позволяют масштабировать текстуру.

Шаг 3. Освещение

Мы уже создали сцену, теперь пришло время осветить и обработать ее. Для этого выбираем вкладку «Освещение» на панели 3D. Можно перетаскивать виджет для смещения источника света.

Чтобы создать новый источник света, в 3D-панели внизу нажимаем на иконку лампочки.

В Photoshop есть три типа источника света:

  • «Точечный»: как лампочка, всенаправленный.
  • «Направленный»: луч света, освещает то, что находится спереди.
  • «Бесконечный»: один направленный источник света, как солнце.

Созданные источники света можно изменять на панели свойств. Например, добавить цвет к источнику света или поменять яркость (интенсивность), добавить или удалить тень.

Расположение источников света

Когда вы размещаете источники света, рекомендуется использовать вид сверху вниз (на второстепенной панели). Это позволяет скрыть расположение источника.

Как только вы расположили источник света, поменяйте его высоту, используя вид сбоку или спереди.

Добавим точечный источник света. Такой тип освещения имеет больше возможностей для настройки. Для этого выбираем пункт «Новый точечный свет» на  панели 3D.

Вы можете расположить источник света, используя инструменты перемещения. Они работают так же, как и для других объектов. Приведем несколько советов, которые помогут расположить луч света.

Когда выбран источник света, нажмите клавишу Alt / Option и кликните по объекту. Это направит источник света на то место, по которому вы кликните.

Нажмите и удерживайте клавишу Shift и перетащите тень, чтобы поменять расположение источника света.

Есть также средство преобразования света. Чтобы его активировать, кликните по иконке источника света.

Как только вы установили источник света, можно настроить интенсивность и даже добавить цвет (по желанию).

Вы увидите два кольца вокруг источника света.

  • Конус: за пределами кольца.
  • Точку (Hotspot): внутри кольца.

Регулируя эти кольца, можно сделать луч света резким или мягким. Большее расстояние между кольцами создаст более мягкий свет.

Шаг 4 Рендеринг

Даже если вы собираетесь использовать анимацию, лучше всего сначала провести рендеринг одного кадра, чтобы проверить, что все выглядит так, как нужно.

Мы работаем с 3D в черновом разрешении для более высокой производительности. Когда мы выполняем рендеринг, Photoshop использует трассировку лучей для создания изображения и добавления отражений и других эффектов.

Вот так выглядит изображение до рендеринга.

А это результат окончательного рендерингна сцены. Обратите внимание, что тени и отражения после рендеринга выглядят намного лучше.

Для запуска рендеринга нажмите иконку с квадратом внизу 3D-панели.

Вы можете сэкономить время путем выборочной проверки отдельных участков изображения. Используйте инструменты выделения, что осуществлять рендеринг в пределах конкретной области.

Настройки рендеринга

На панели 3D кликните по пункту «Сцена», чтобы отобразить настройки рендеринга в панели свойств.

В выпадающем списке «Наборы» доступно множество предустановленных шаблонов.

Чтобы изменить другие настройки рендеринга, выберите пункт «Среда» в панели 3D. Обратите внимание на параметр «Источник света на базе изображения (ИСБИ) для сцены». С его помощью вы можете управлять глобальными тенями и горизонтальной проекцией.

Шаг 5. 3D анимация

Теперь пришло время для создания анимации. Для этого перейдите в раздел Окно > Шкала времени.

Чтобы создать временную шкалу, кликните по кнопке «Создать анимацию кадра».

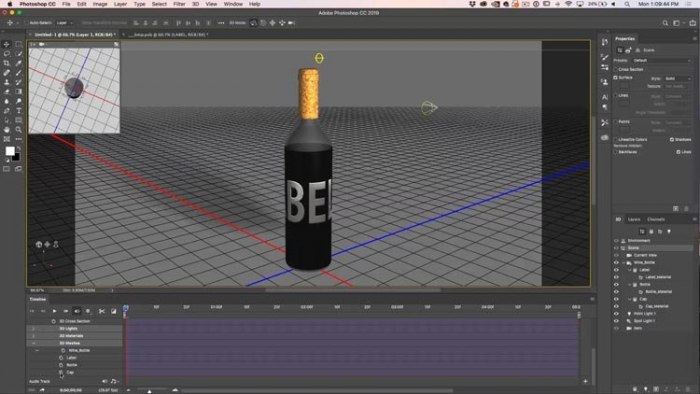

Вы увидите список всех свойств вашего 3D изображения. Любое свойство с иконкой секундомера можно анимировать. Прокрутите вниз до сетки и откройте их.

Начнем с анимации верхней части бутылки. Выберем материал верха бутылки. Кликаем по иконке секундомера для выставления начального ключевого кадра. Анимация будет создана между двумя ключевым кадрами.

Перетащите курсор воспроизведения вперед по шкале времени. Сдвиньте бутылку вверх, кликнув по стрелке оси Y. Когда вы отпустите кнопку мыши, будет создан новый ключевой кадр.

Чтобы посмотреть анимацию, нажмите кнопку воспроизведения или нажмите клавишу «Пробел».

Добавим еще одну анимацию с падением бутылки. Для этого необходимо объединить бутылку и этикетку так, чтобы они двигались вместе.

На панели 3D выберите бутылку и маркировку. Удерживая нажатой клавишу Shift, кликните по элементу в панели.

Кликните правой кнопкой мыши и выберите пункт «Группировать объекты»

Она получит название «Новая группа». Найдите ее на временной  шкале.

Переместите курсор воспроизведения в исходное положение и кликните на иконку секундомера в новой группе. Переместите курсор воспроизведения в конечное положение.

Используйте инструмент вращения для перемещения бутылки вокруг своей оси. После этого будет создан ключевой кадр. Нажмите клавишу «Пробел» для просмотра анимации.

Выберите пункт Файл > Экспортировать > Экспорт видео

Выберите экспорт последовательности изображений или видео. Выберите формат H.264. Текущие настройки обеспечат соответствующее качество видео.

Выберите качество 3D. Затем нажмите кнопку начала рендеринга. Обратите внимание, что процесс рендеринга займет много времени.

Поздравляю! Теперь вы знаете, как создавать 3D-графику и анимацию в Photoshop.
